微機繼電保護測試儀如何做直流試驗?zāi)兀?a href="http://m.ytdgcn.com/product/143.html">微機繼電保護測試儀作為電力工作者經常需要使用到的一款電力測試儀器，具有功能強大、攜帶方便、測試速度快、精度高等特點，深受廣大電力工作者的歡迎，本文就簡單介紹微機繼電保護測試儀進行直流試驗。

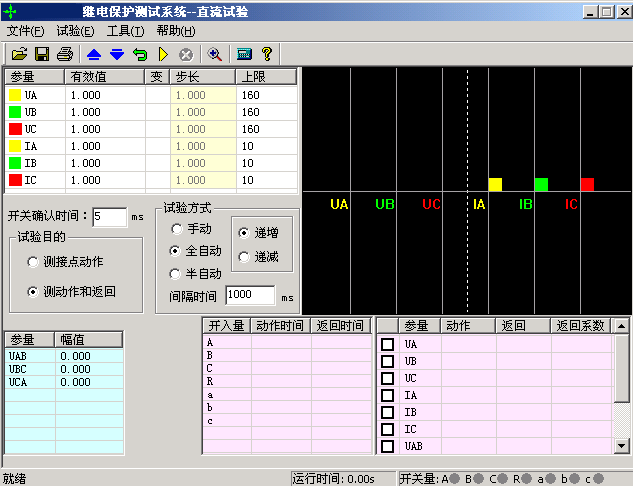

直流試驗?zāi)K提供專門的直流電壓和電流輸出，主要是為了滿足做直流電壓繼電器、時間繼電器以及中間繼電器等試驗的要求。直流模塊的主界面如圖所示：
一、參數設置

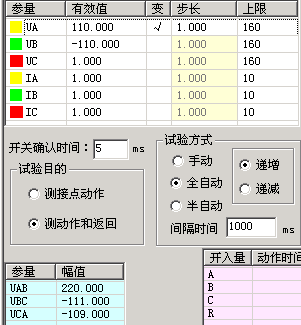

每相電壓最大輸出為±160V，當需要輸出更高的電壓時，可采用兩相電壓輸出，數值上一正一負，這樣輸出電壓最高可達320V。比如UA=100V，UB= -100V，則UAB=100－（-100）= 200V，右圖所示。線電壓的幅值顯示在主界面的左下角。UA 和UB的值不一定要求相等，但需注意正、負極性。
單相最大電流輸出為10A，如需要輸出更高的電流，可采用兩路或三路電流并聯輸出的方式，每相幅值應基本相等。
二、獨立的直流輸出
此裝置設有一路獨立的大功率直流輸出電源?，F(xiàn)場試驗時，若需要為保護提供一路直流電源，可以采用該直流電源。該電源提供了110V或220V兩個檔位輸出，并且在一定范圍內可調。
使用時請先從保護說明書中弄清楚其額定直流工作電壓。然后正確撥好110V或220V檔位，并用萬用表測量輸出，手調調節旋鈕將輸出電壓調節至所需電壓值后，再接入保護裝置的電源回路中。
如果保護的顯示不正常，請先用萬用表測量測試儀輸出的直流工作電壓，看是不是電壓不對，或保險管燒懷。
微機繼電保護測試儀的直流試驗是比較簡單的一個試驗，本文主要以YTC1000六相微機繼電保護測試儀為主要試驗儀器來進行的講解，電力工作者在使用儀器之前一定澳先熟讀產品潮濕說明，并嚴格按照操作說明書進行使用，這樣才能達到良好的測試精度。
